Магнитные решётки для надёжной защиты оборудования и сырья

В современных производственных процессах даже мельчайшие металлические включения способны нанести серьёзный ущерб.

Обломки инструментов, болты, проволока, металлическая стружка или мелкодисперсная окалина могут попасть в сырьё и вызвать поломку дорогостоящего оборудования, а также ухудшить качество готовой продукции. Тут эффективным и простым решением этой проблемы являются магнитные решётки — специальные сепараторы, которые улавливают ферромагнитные примеси и надёжно защищают как технику, так и исходные материалы.

Что такое магнитные решётки

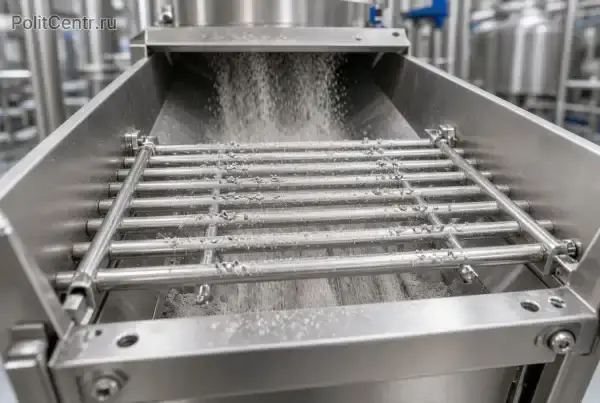

Магнитная решётка (или решётчатый магнит, grate magnet) представляет собой конструкцию из одного или нескольких рядов магнитных стержней, закреплённых в общей раме. Каждый стержень — это трубка из нержавеющей стали, внутри которой размещены мощные постоянные магниты (чаще всего неодимовые NdFeB). Материал проходит сквозь решётку самотёком, а металлические частицы притягиваются к поверхности стержней и удерживаются до момента очистки.

Такие устройства не требуют электропитания, не имеют движущихся частей и отличаются высокой надёжностью. Они устанавливаются в бункерах, течках, трубопроводах, приёмных горловинах и местах пересыпки сырья.

Основные задачи магнитных решёток

• Защита оборудования. Предотвращение попадания металла в дробилки, экструдеры, шнеки, смесители, мельницы и другое технологическое оборудование. Это существенно снижает риск поломок и дорогостоящего простоя.
• Очистка сырья. Удаление ферромагнитных примесей из сыпучих и частично жидких продуктов, повышение чистоты материала.
• Обеспечение безопасности продукции. Особенно важно в пищевой, фармацевтической и химической отраслях, где металлические включения недопустимы.

Виды и конструкции

Магнитные решётки выпускаются в разных исполнениях:

• Круглые — для установки в круглые трубопроводы и бункеры.
• Прямоугольные и квадратные — для прямоугольных сечений и открытых зон засыпки.
• Однорядные и многорядные — чем больше рядов, тем выше эффективность улавливания мелких частиц.
• С рассекателями — для более равномерного распределения потока материала.
• Выдвижные (drawer-type) — с удобной системой очистки без полного демонтажа.

Сила магнитного поля может достигать высоких значений (десятки тысяч Гаусс на поверхности), что позволяет извлекать даже мельчайшие частицы размером от нескольких микрон.

Области применения

Магнитные решётки широко используются в следующих отраслях:

• Пищевая промышленность — очистка муки, сахара, зерна, круп, специй, орехов, сухих завтраков, комбикормов.
• Производство пластмасс — защита экструдеров и литьевых машин от металлических включений в гранулах и порошках.
• Химическая промышленность — работа с порошками, пигментами, гранулами.
• Фармацевтика — обеспечение чистоты сырья в соответствии с высокими стандартами.
• Переработка и другие отрасли — очистка технических сыпучих материалов, СОЖ, керамической крошки и т.д.

Преимущества использования

• Высокая эффективность улавливания (до 99,9 % ферромагнитных примесей).
• Простота монтажа и обслуживания — очистка обычно выполняется вручную или с помощью выдвижных конструкций.
• Долговечность — корпус из пищевой или технической нержавеющей стали устойчив к коррозии и износу.
• Экономическая выгода — быстрая окупаемость за счёт снижения аварийных остановок и брака.
• Соответствие санитарным и отраслевым требованиям (в том числе HACCP, GMP в пищевой и фармацевтической сферах).

Как правильно выбрать и эксплуатировать

При выборе магнитной решётки учитывают:

• тип и фракцию сырья;
• производительность потока;
• температуру материала;
• требования к чистоте;
• возможность удобной очистки.

Регулярная очистка стержней обязательна — накопленный металл снижает эффективность. Современные модели часто оснащаются системами быстрой очистки, а в некоторых случаях — автоматическими решениями.

Магнитные решётки — это простое, надёжное и экономически выгодное решение для защиты технологического оборудования и обеспечения чистоты сырья. Их установка позволяет существенно снизить риски поломок, продлить срок службы техники и повысить качество продукции. В условиях современного производства, где каждая минута простоя и каждый процент брака имеют значение, такие сепараторы становятся обязательным элементом технологической цепочки.

Правильно подобранная и своевременно обслуживаемая магнитная решётка работает годами, надёжно выполняя свою функцию и принося ощутимую пользу предприятию.
